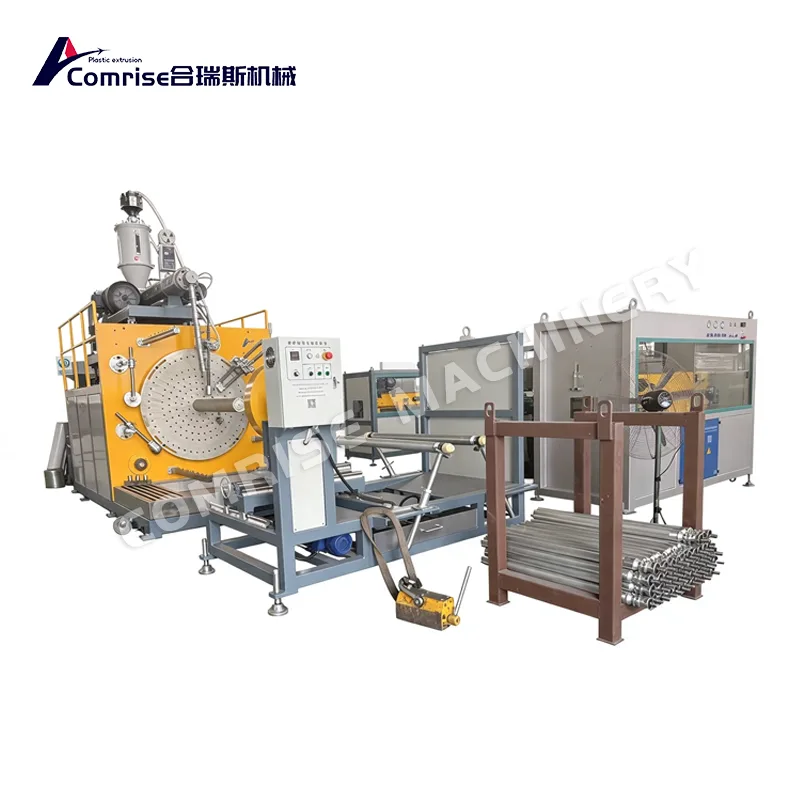

Máquina de tubos bobinados de pared hueca de PE

La máquina enrolladora de tubos de pared hueca de PE Comrise es un sistema de producción de tubos de pared estructurada de gran diámetro diseñado para materiales de HDPE, PP y PE reciclado. ¿La mayor ventaja? Al cambiar el molde de bobinado/matriz de perfil, la misma máquina puede producir tanto tubos de bobinado de pared hueca como tubos estructurados perfilados, lo que ayuda a los clientes a ingresar a múltiples mercados sin tener que comprar dos líneas de producción.

Especificaciones clave (tabla compacta)

Ventajas clave

● Producción de doble propósito: produce tubos sinuosos de pared hueca y otros tubos de pared estructurada compatibles cambiando las herramientas requeridas.

● Capacidad de gran diámetro: admite diámetros de tubería de 200 mm a 3000 mm en todos los modelos de máquinas enumerados.

● Sistema de bobinado integrado: coordina la extrusión de perfiles, la extrusión de adhesivo y el bobinado en espiral para la formación continua de tuberías.

● Configuración de línea flexible: se pueden seleccionar diferentes extrusoras, moldes de bobinado y equipos posteriores según las especificaciones de la tubería y los requisitos de salida.

Componentent rendimiento

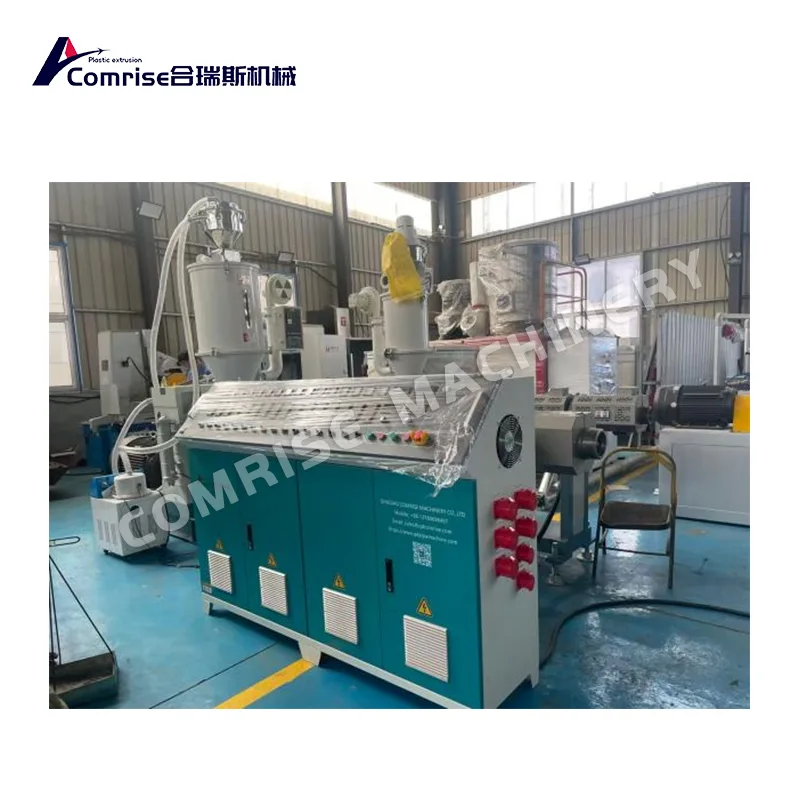

1. Extrusora de un solo tornillo de alta eficiencia (extrusora de perfiles)

El cilindro de alimentación ranurado y la refrigeración por agua forzada reducen el consumo de energía del motor principal.

Tornillo y cilindro de 38CrMoAlA, nitrurado, resistente al desgaste y a la corrosión

Suministro estable de masa fundida para extrusión continua de perfiles cuadrados

2. Molde de calibración del cabezal de matriz de perfil

Canal de flujo en espiral/colector con pulido de espejo para una distribución uniforme del material fundido

El manguito de calibración al vacío fija las dimensiones del perfil antes del bobinado.

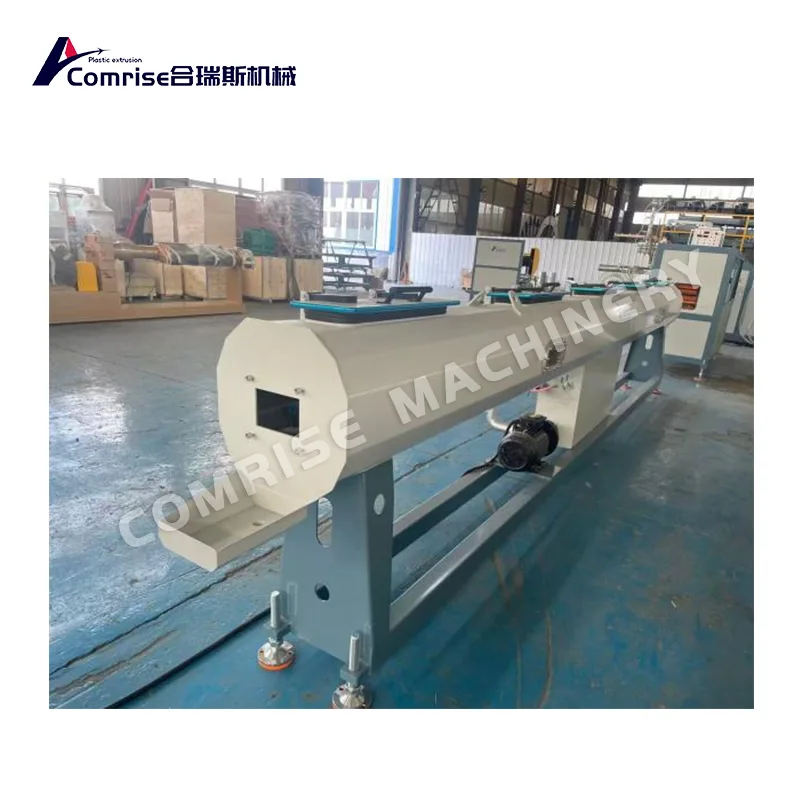

3. Sistema de calibración por vacío y enfriamiento por aspersión

La máquina enrolladora de tubos de pared hueca de PE utiliza un tanque de vacío SUS304 con control de vacío multizona

El enfriamiento por aspersión progresivo reduce la tensión interna y la ovalidad de la tubería

Ajuste de 3 ejes para una alineación perfecta con la línea central del troquel

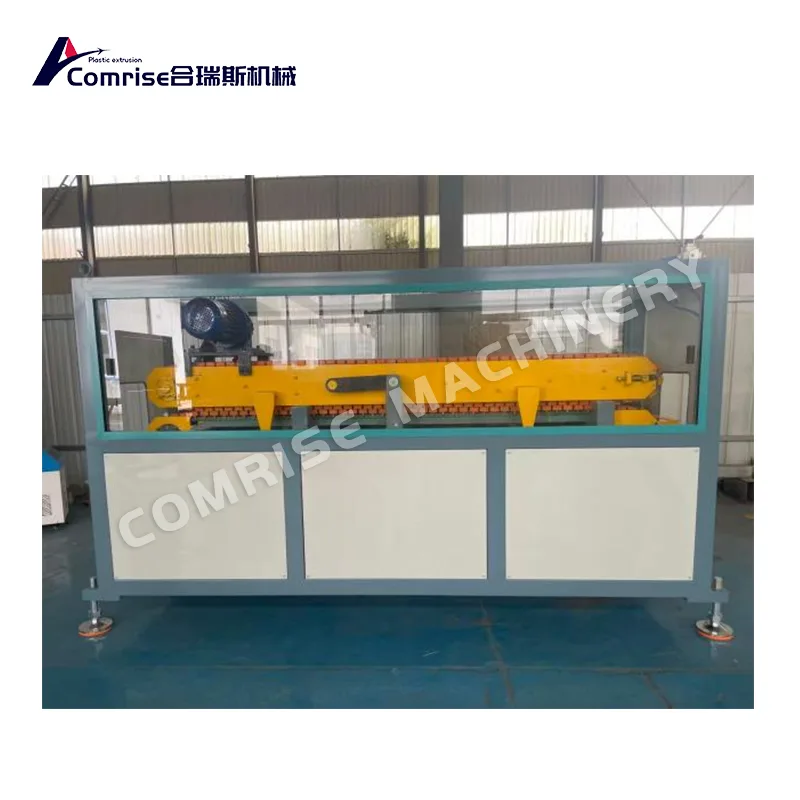

4. Unidad de transporte

Sistema de rodillos o orugas de alta resistencia para perfiles grandes

Frecuencia/servo controlado para igualar la velocidad de extrusión y bobinado.

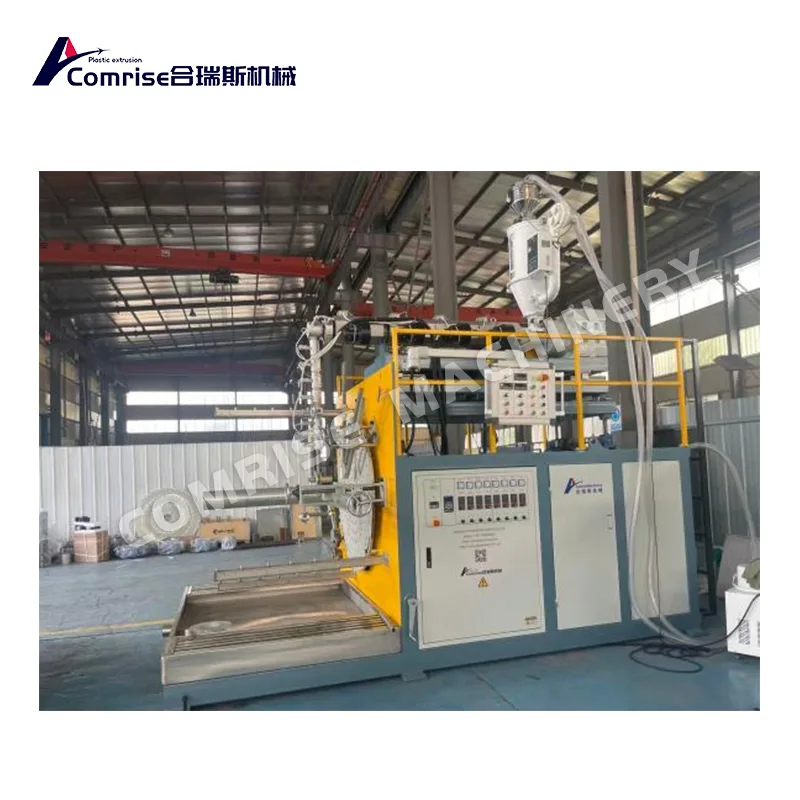

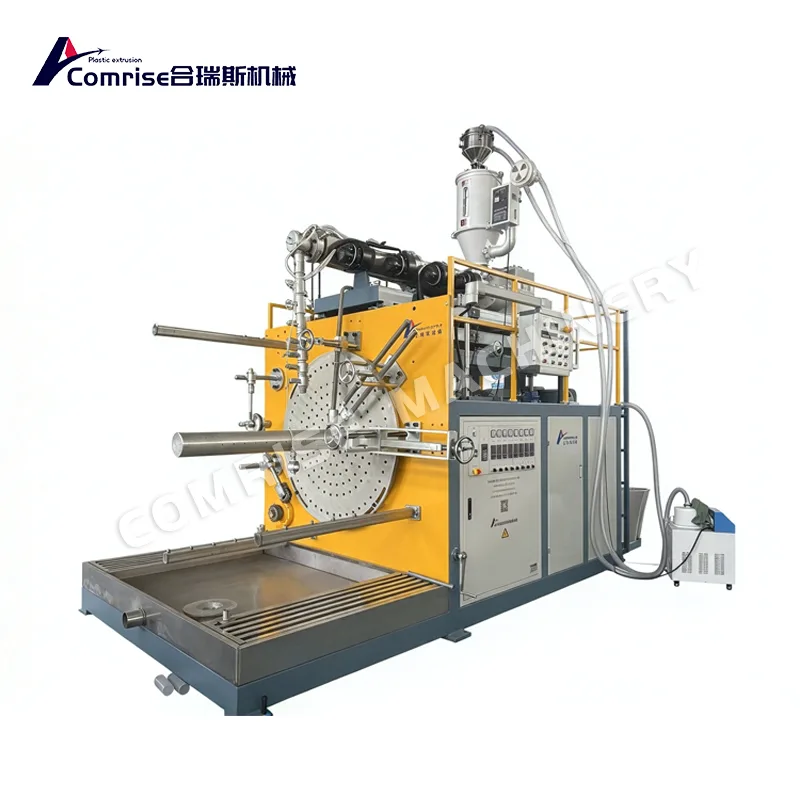

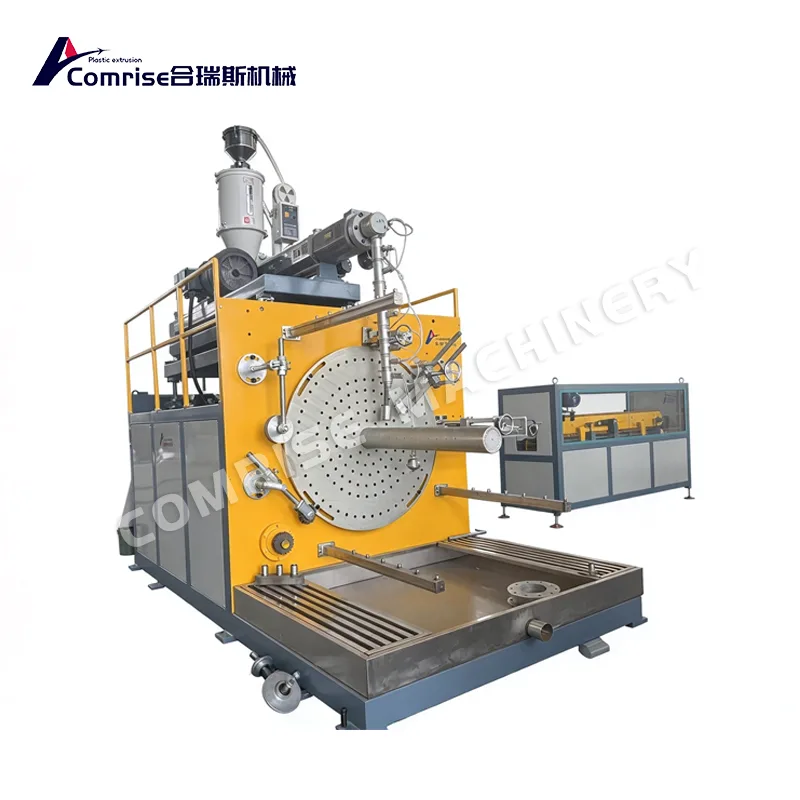

5. Máquina formadora de bobinado en espiral

La unidad servo/multieje controla el ángulo de bobinado y la relación de superposición

Mandril/eje ajustable: una máquina cubre múltiples diámetros

Cambio de molde igual a cambio de producto: tubo de pared hueca ↔ tubo perfilado

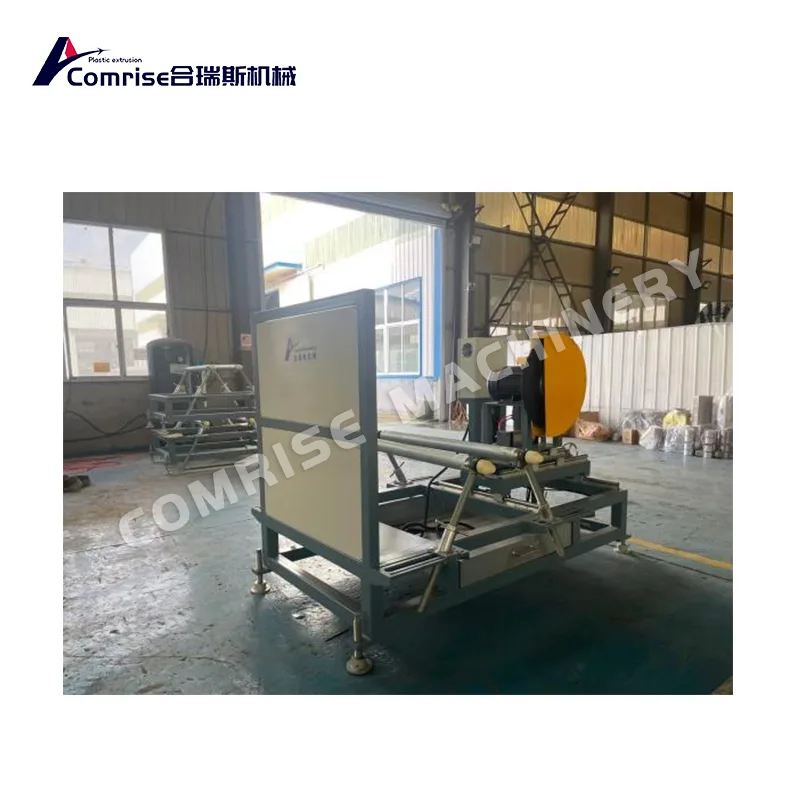

6. Máquina cortadora automática

Sierra/cortadora móvil sincronizada con el movimiento del tubo

Corte limpio y suave aplicable a tuberías DN200-DN4000

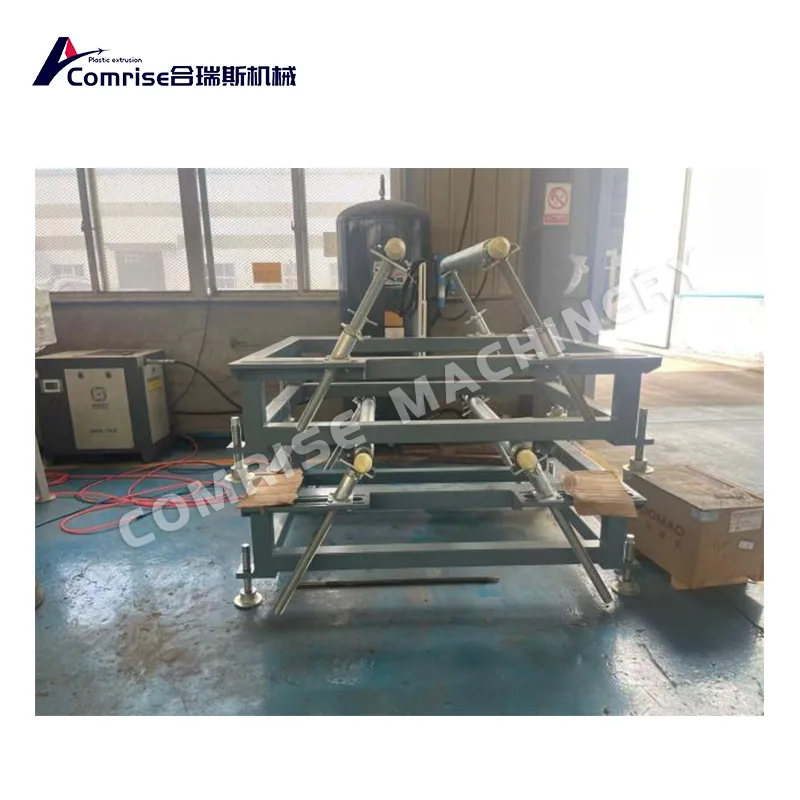

7. Apilador de tubos terminados

Soporte de rodillos y descarga neumática.

Diseño apto para montacargas y grúas

¿Por qué elegir Comrise?

Flexibilidad de doble propósito: pared hueca y tubería perfilada de una sola línea

Menor costo de material: la pared estructurada utiliza menos resina que la tubería de pared sólida

Funcionamiento estable 24 horas al día, 7 días a la semana: famosa banda eléctrica, PLC + HMI

Puesta en marcha y formación de ingenieros incluidas.

Embalaje de exportación realizado por un equipo experimentado: carga segura de contenedores garantizada

Comentarios de los clientes

"Esperábamos una máquina de tubos de drenaje. Lo que obtuvimos fue una planta de tubos flexibles. El cambio de molde fue más fácil de lo que pensábamos".

Dueño de Proyecto, Fábrica de Tuberías de Drenaje

¿Listo para fabricar más productos con una sola máquina?

Contáctenospara cotizaciones, planos de diseño y videos de fábrica en vivo.
